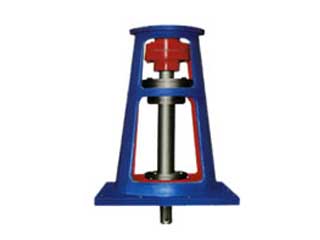

FZ系列雙支點方底板機架

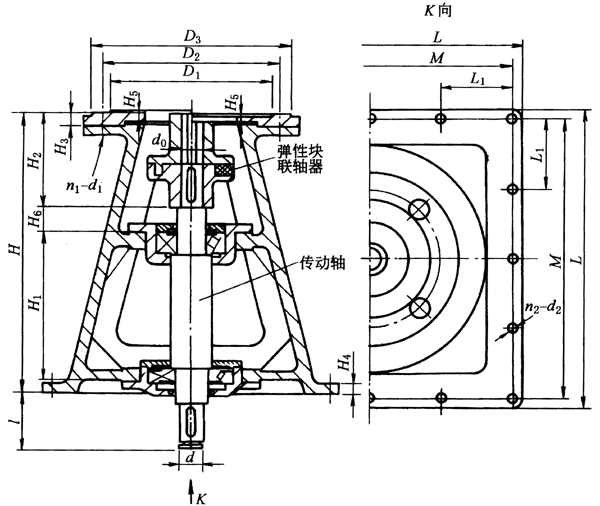

FZ25A、FZ30B型雙支點方底板機架主要尺寸

型號	通用尺寸						輸入端接口					輸出端接口					Ⅰ型			Ⅱ型
	H2	H3	H4	H5	H6	l	D1	D2	D3	d0	n1- d1	L	L1	M	d	n2- d2	H	H1	重量/kg	H	H1	重量/kg
FZ25A	130	20	25	4	80	100	130	160	180	25	6-M8	400	170	340	30	8-φ14	630	380	167	800	550	198
FZ30A FZ30B				5 4			140 200	160 230	190 260	30	4-M10 6-M12				35
FZ35A	180			5	30		170	200	230	35	6-M10				40
FZ40B				4			230	260	290	40	6-M12				45
FZ45A	220	20	30	5	45	130	200	230	260	45	6-M10	585	175	525	50	12-φ18	750	440	383	950	640	460
FZ50B				5			270	305	340	50	8-M16				55
FZ55A FZ55B				6 5			270	310 305	340	55	6-M10 8-M16				60
FZ65A	280	25	30	6	50	200	316	360	400	65	8-M12	800	240	720	70	12-φ22	900	520	547	1100	720	656
FZ80A FZ80B				6 5			316 320	360	400	70	8-M12 8-M16				75
FZ80A FZ80B	340	30	40	6 5	95	250	345 360	390 410	430 460	80	8-M16 8-M20	1060	250	1000	85	16-φ22	1060	600	980	1360	900	1100
FZ90A	400			7	35		400	450	490	90	12-M16				95
FZ95A				9			455	520	580	95	12-M20				100
FZ100A FZ100B				9 5			455 470	520	580	100					110
FZ110A	450	40	45	11	45	300	520	590	650	110	12-M20	1260	300	1200	120	16-φ22	1200	668	1600	1600	1068	1996
FZ130A FZ130B				11 9			680	800	880	130	12-M30				140
FZ140				11 9			680	800	880	140	12-M30				150
FZ150	520	45	50	14 10	50	340	根據所選減速器而定					1470	350	1400	160	20-φ27	1400	780	2200	1800	980	1495
FZ160				14 10											180
FZ180	580	50	55	14 10	60	370						1670	400	1600	200	20-φ33	1600	900	2800	2000	1100	172
